От 3D-модели к готовой детали: как правильно подготовить проект для обработки на фрезерном ЧПУ

Качественная обработка на фрезерном ЧПУ начинается не у станка, а на этапе 3D-модели. Правильная геометрия, понятные допуски, учет инструмента и технологии обработки позволяют сократить время цикла, избежать брака и снизить нагрузку на инструмент. Чем точнее модель адаптирована под реальное производство, тем стабильнее результат.

Почему ошибки чаще всего начинаются еще до станка

Фрезерный ЧПУ-станок работает строго по заданной траектории. Он не интерпретирует модель и не «догадывается», что имел в виду конструктор. Если в 3D-проекте заложены сложные или технологически некорректные решения, станок выполнит их буквально - со всеми последствиями.

Поэтому подготовка модели - это не формальность, а часть технологического процесса. Особенно в малом производстве, где одна ошибка может стоить всей партии.

Геометрия детали: простота почти всегда выигрывает

Первое, на что стоит обратить внимание, - это сама форма детали.
 Слишком острые внутренние углы, тонкие стенки, глубокие карманы без выхода инструмента часто выглядят логично в CAD, но создают проблемы на станке.

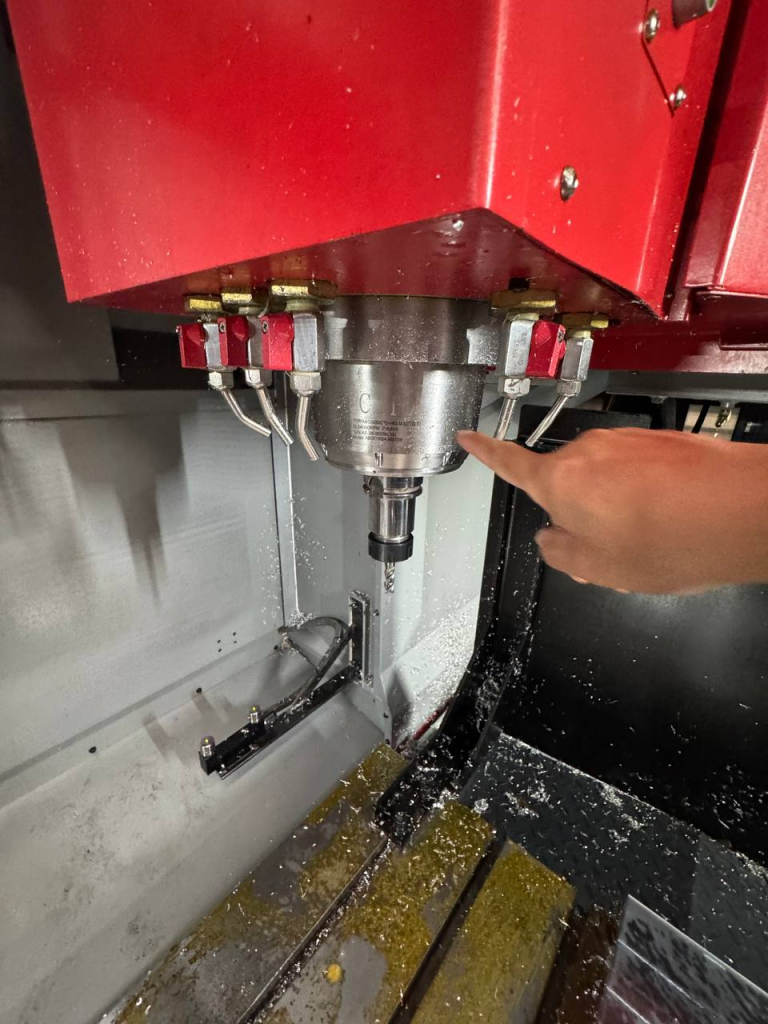

Фрезер имеет радиус. Он не может сделать острый внутренний угол.
 Если это не учтено, CAM-система либо усложняет траекторию, либо оператор вынужден вносить правки вручную.

Чем технологичнее геометрия, тем проще обработка и тем стабильнее результат.

Допуски: точность должна быть обоснованной

Одна из самых распространенных ошибок - закладывать избыточную точность.
 Допуск «на всякий случай» увеличивает время обработки, требует более жестких режимов и повышает риск брака.

Хорошая практика - разделять функциональные и нефункциональные поверхности. Там, где точность критична, она должна быть явно указана. В остальных местах допуски можно упростить - это сразу ускоряет производство.

Материал нужно учитывать еще на этапе проектирования

Одна и та же модель по-разному обрабатывается в алюминии, стали или нержавейке.
 Глубина кармана, толщина стенки, длина вылета инструмента - все эти параметры напрямую связаны с материалом.

Если проект создается без понимания, из чего будет изготавливаться деталь, технологу приходится «адаптировать» модель уже в CAM. Это увеличивает время подготовки и повышает вероятность ошибки.

Ориентация детали и базирование

Как деталь будет установлена в станке - ключевой вопрос, который желательно решить еще на этапе модели.

Если в проекте сразу понятны базовые поверхности и логика установки, CAM-подготовка проходит быстрее. Если нет - появляются дополнительные операции, переустановки, вспомогательные переходы.

Каждая лишняя установка - это потеря времени и потенциальная погрешность.

Переход от CAD к CAM: где возникает большинство проблем

На этапе CAM-подготовки модель превращается в траектории инструмента.
 Именно здесь выявляются все «узкие места» проекта.

Часто приходится сталкиваться с тем, что модель красивая, но неудобная для обработки:
 карманы слишком глубокие, переходы резкие, отсутствуют технологические радиусы.

Если CAD и CAM не связаны логически, подготовка программы превращается в постоянные правки.

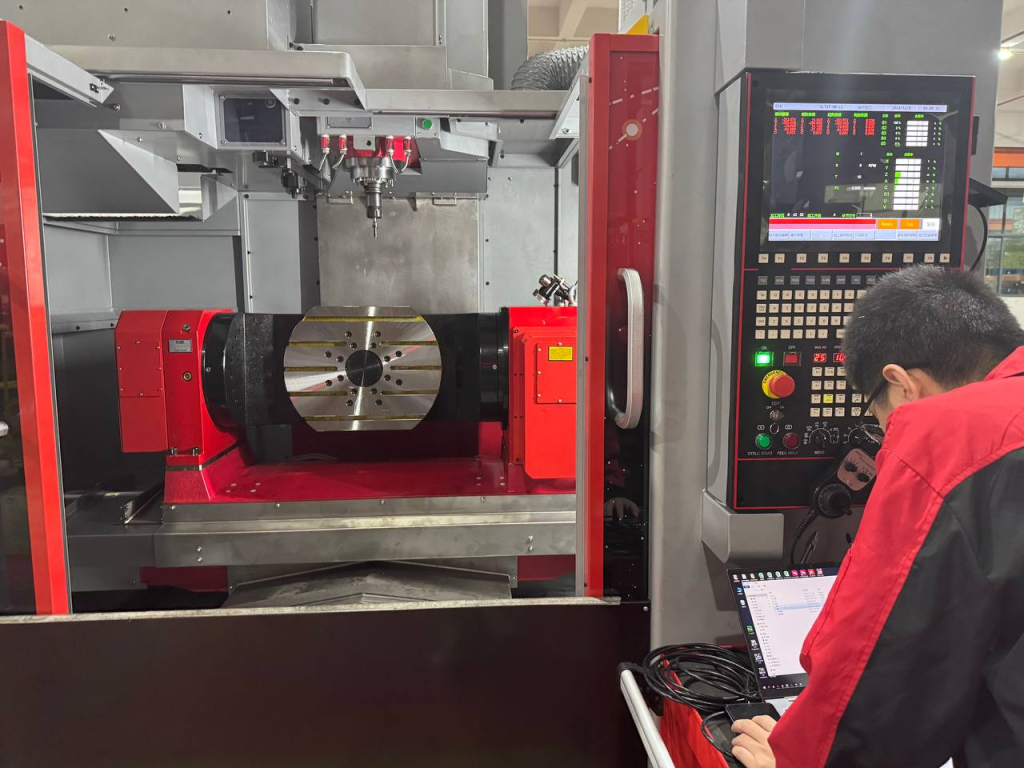

Пробный прогон и проверка траекторий

Перед запуском обработки всегда важно проверить программу.
 Визуальная симуляция позволяет увидеть потенциальные столкновения, перегрузки инструмента и проблемные зоны.

Пробный проход на воздухе - дополнительная страховка. Он занимает немного времени, но может сэкономить инструмент, заготовку и часы простоя.

Почему связка «конструктор – технолог – оператор» так важна

В малом производстве один человек часто совмещает несколько ролей. И это преимущество, если выстроен правильный подход.

Когда проект создается с учетом реальных возможностей станка и инструмента, весь процесс - от модели до готовой детали - становится быстрее и предсказуемее.
 Когда эти этапы разорваны, ошибки начинают накапливаться.

Итог

Подготовка проекта для фрезерного ЧПУ - это не просто создание 3D-модели. Это технологическое мышление еще до начала обработки.

Грамотная геометрия, обоснованные допуски, учет материала и базирования позволяют сократить время цикла, продлить ресурс инструмента и избежать брака.

Чем раньше в проекте появляется понимание производства, тем легче станку выполнить свою работу - точно, стабильно и без сюрпризов.

FAQ

Можно ли делать модель без учета инструмента и дорабатывать ее позже?
 Можно, но это увеличивает время CAM-подготовки и риск ошибок.

Почему CAM-технолог часто просит изменить модель?
 Потому что некоторые элементы неудобны или невозможны для фрезерной обработки.

Нужно ли указывать допуски на все поверхности?
 Нет. Лучше выделять только функционально важные зоны.

Стоит ли делать пробный прогон программы?
 Да. Это один из самых простых способов избежать поломок и брака.

Что важнее - идеальная модель или понимание технологии?
 Понимание технологии. Хорошая модель всегда опирается на производственную реальность.
