Выбор фрезерного станка

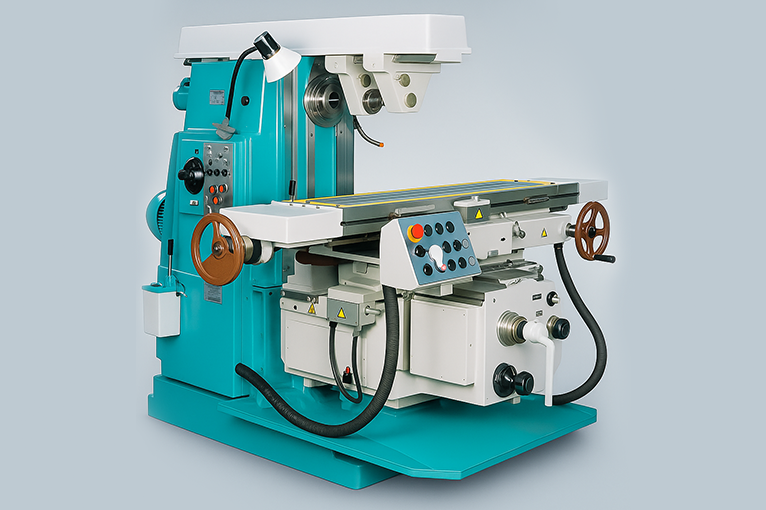

Горизонтально-фрезерный станок с ручным управлением

У этого станка шпиндельный узел расположен горизонтально. Обработка обычно выполняется методом копирования с помощью различных фрез: дисковых, цилиндрических, угловых, концевых, торцевых и фасонных. Если обработка требует винтового движения или деления, понадобятся дополнительные приспособления.

Применение

Станок предназначен для изготовления небольших деталей. Кинематика оборудования позволяет обрабатывать фасонные поверхности, горизонтальные и вертикальные плоскости, отверстия и пазы.

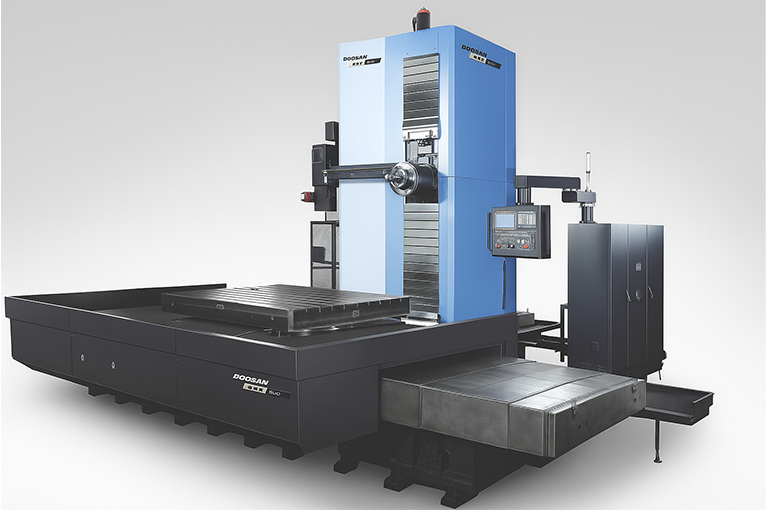

Горизонтально-расточной станок с числовым программным управлением

Горизонтальный фрезерный станок включает в себя шпиндель, перемещаемую консоль, стол, коробку скоростей, салазки. Оборудование может быть оснащено системой автоматической смены инструмента.

У современных многоцелевых обрабатывающих центров особая конструкция стола. Он способен перемещаться с высокой точностью и фиксироваться под заданным углом. Такой стол позволяет долго и без перестановки заготовки работать в автоматическом режиме. А система ЧПУ обеспечивает качественную обработку сложных деталей с помощью управляющей программы.

Применение

Горизонтально-расточные станки с ЧПУ используются в единичном и серийном производстве. На них можно:

• Выполнять широкий спектр операций — фрезерование, растачивание, сверление, развертывание, нарезание внутренней и наружной резьбы, обтачивание цилиндрических поверхностей и торцов.

• Работать с большими заготовками.

• Обрабатывать корпусные элементы, фитинги, запорную арматуру.

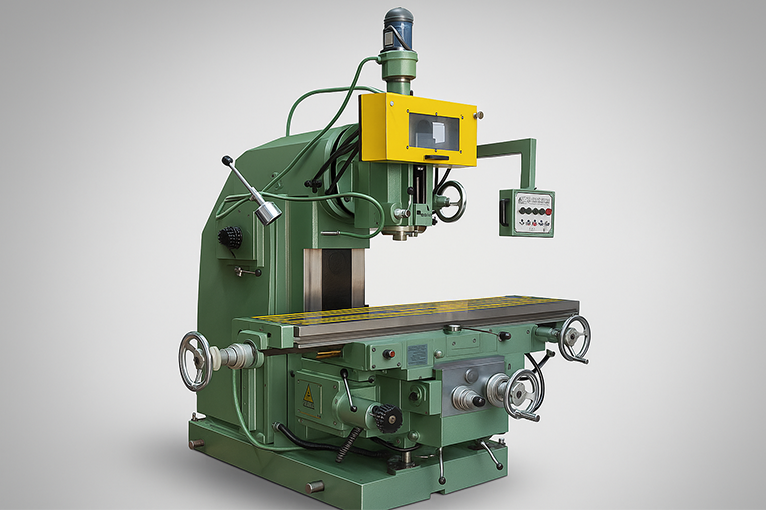

Вертикально-фрезерный (консольный) станок с ручным управлением

Основной элемент станка — консоль. Консольный кронштейн расположен в основании стола и может перемещаться в вертикальном направлении по направляющим, которые закреплены на станине. На консоли установлена коробка подач станка. Когда стол перемещается горизонтально, консоль служит опорой.

Ось шпиндельного узла расположена вертикально. А формообразование обычно ведется методом копирования. Особенности конфигурации и функционал станка позволяют использовать различные виды инструмента и оснастки.

Применение

Эти станки используют в единичном и мелкосерийном производстве. Они отличаются низкими производственными затратами на обработку. Кроме фрезерования, на них можно выполнять сверление, зенкерование, растачивание и развертывание отверстий, а также нарезание резьбы. Оборудование предназначено для обработки плоских и фасонных поверхностей небольших и средних деталей: плоских, корпусных, цилиндрических, конусных, фигурных.

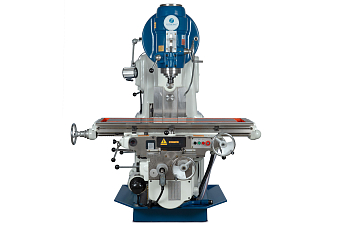

Универсальный фрезерный станок

Станок может быть оснащен поворотной головкой или поворотным столом. Это расширяет возможности оборудования и позволяет выполнять операции с разворотом рабочей плоскости.

Применение

Универсальные фрезерные станки используются в инструментальных точных производствах, ремонтных цехах, в серийном и мелкосерийном производстве: в автомобильной промышленности, приборостроении, аэрокосмической отрасли, энергетическом машиностроении. На оборудовании можно обрабатывать плоские, наклонные, винтовые и фасонные поверхности, углы, канавки и пазы. Благодаря поворотным узлам получится наладить выпуск валов, звездочек, шестеренок.

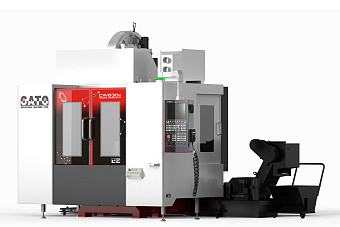

Бесконсольный фрезерный станок

Шпиндель станка совершает вертикальные перемещения, а стол перемещается в плоскостях X и Y. Поэтому у оборудования есть второе название — фрезерный станок с крестовым столом.

Конструкция станка простая и включает в себя следующие элементы:

• Станина станка.

• Рабочий стол.

• Инструментальный шпиндель.

• Устройство смены инструмента, барабанный магазин.

• Гидропневматический усилитель давления.

• Крестовый суппорт.

• Стойка станка.

• Анкерный болт с контргайкой.

• Опора станка.

Для обработки небольших заготовок станок может оснащаться поворотным или поворотно-наклонным столом, который уменьшает рабочее пространство. А для обработки деталей в труднодоступных местах с различных сторон — угловыми инструментальными головками.

Сегодня бесконсольно-фрезерные станки производятся с системами числового программного управления, устройствами автоматической смены инструмента и кабинетной защитой.

Применение

Бесконсольный фрезерный станок выбирают для:

• Обработки плоских и фасонных поверхностей.

• Скоростного фрезерования корпусных деталей средних и больших размеров с большими припусками.

• Изготовления пресс-форм на машиностроительных предприятиях.

• Крупные корпусные детали переустанавливать сложно, поэтому на станках могут осуществляться также расточные и сверлильные операции.

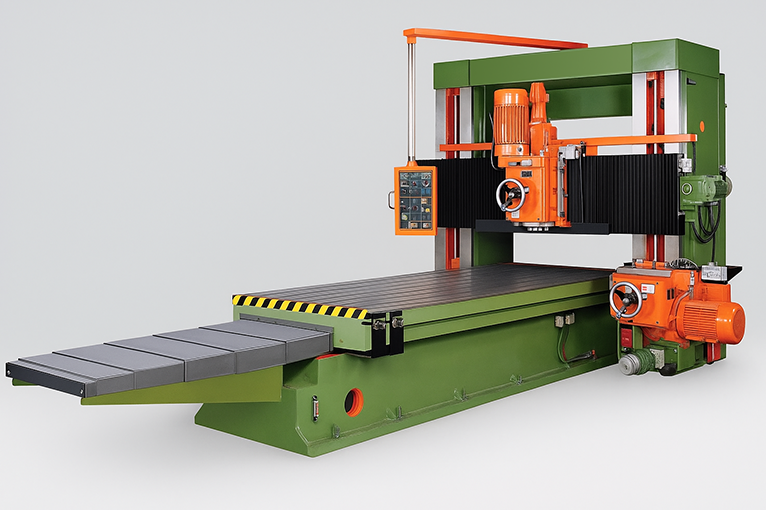

Продольно-фрезерный станок

Для небольших станков характерно консольное устройство шпиндельной бабки. А жесткость крупногабаритного оборудования обеспечивает портальная конструкция с установленной на две опоры траверсой, вдоль которой перемещается шпиндельная головка.

Рабочий стол перемещается в продольном направлении относительно оси станка, а шпиндель — в направлении оси Y и оси Z. В зависимости от исполнения бывают станки с поворотом фрезерного шпинделя.

Применение

Чаще всего продольно-фрезерный станок используют в строительной промышленности и обрабатывающем производстве. Они подходят для черновой, получистовой и чистовой обработки крупногабаритных заготовок с плоскими и фасонными поверхностями: корпусов, направляющих, траверс.

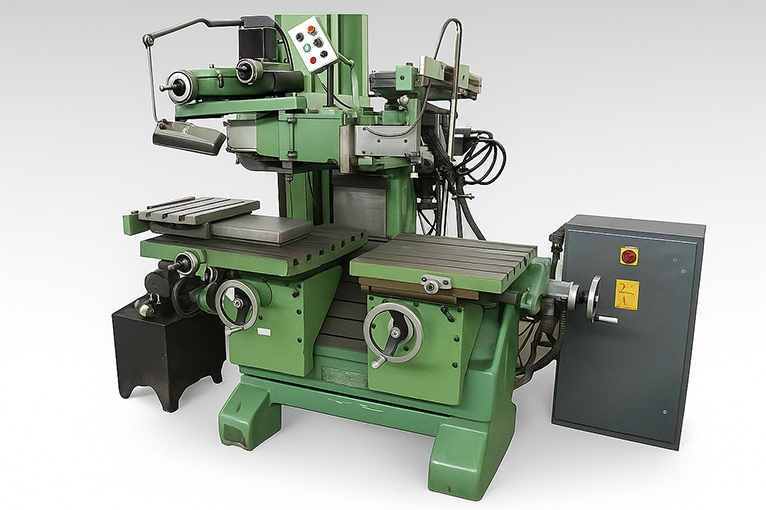

Копировально-фрезерный станок

Станки считывают исходную геометрию методом механического копирования и параллельно переносят ее на заготовку. Для этого в конструкции оборудования есть щуп, который перемещается по краю шаблона, а шпиндель с инструментом повторяет его движения. В станках с системой ЧПУ шаблоны загружаются в управляющую программу.

Применение

Копировально-фрезерный станок предназначен для выпуска мелкосерийных изделий с высоким уровнем повторяемости.

На какие характеристики фрезерного станка нужно обратить внимание при выборе

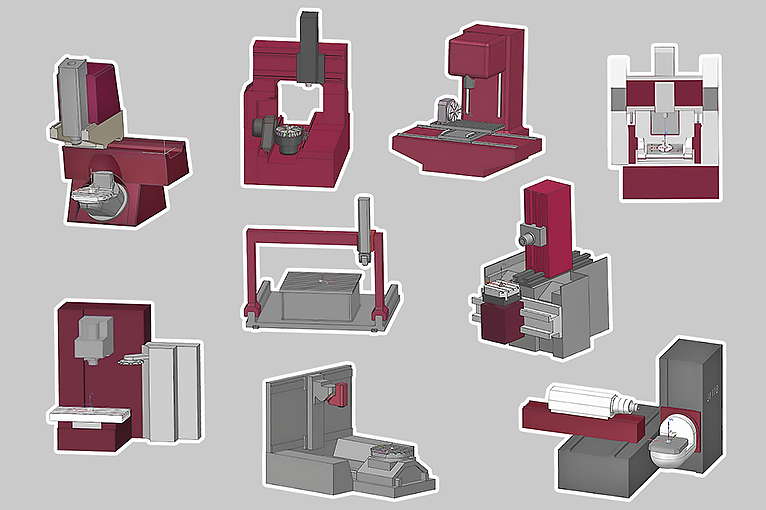

Производители всё реже привязываются к базовым конструкциям, а вместо них создают более гибкие обрабатывающие центры с модульным опциональным оснащением. Сегодня среди обрабатывающих центров с ЧПУ существуют самые разные компоновки и кинематические решения (рис. 8).

Поэтому при выборе оборудования учитывайте следующие восемь характеристик:

1. Количество осей, одновременно задействованных в интерполяции

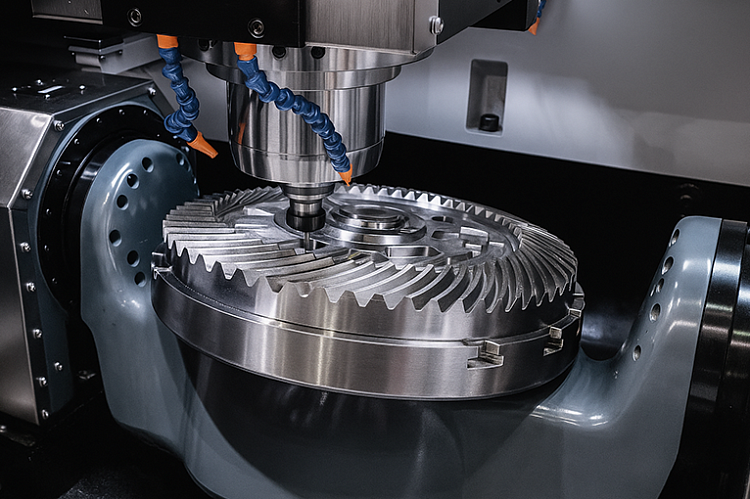

   Стандартно фрезерный станок работает по трем осям, но их может быть и четыре, и пять. Чем больше осей, тем шире возможности оборудования. Например, чтобы обработать деталь со всех сторон на трехосевом станке, нужно останавливать оборудование и переворачивать заготовку. А пятиосевой станок может сделать это в один цикл — время изготовления сокращается.

2. Точность и повторяемость металлорежущего оборудования

   В эту характеристику входит целый комплекс факторов:

   • точность исполнения узлов и агрегатов станка;

   • селективная сборка металлорежущего оборудования;

   • условия эксплуатации;

   • комплекс измерительных систем, которые обеспечивают точность позиционирования исполнительных органов станка.

3. Мощность оборудования

   Она определяет тип обрабатываемого материала и его прочностные характеристики. На мощных агрегатах можно резать закаленные металлы (марок до HRC 60…75), высокопрочные и жаропрочные стали, титановые сплавы, твердые композитные материалы. Для этого также нужно использовать твердосплавный режущий инструмент и форсированные режимы обработки.

4. Частота вращения шпинделя

   Этот показатель влияет на то, какие материалы можно обрабатывать и какое качество поверхности получится. Например, для точной обработки вязких материалов типа дюралюминия, латуни и цинкосодержащих сплавов нужен станок со скоростью вращения шпинделя около 20'000 об/мин, а для нержавеющей стали — 5'000 об/мин.

5. Наличие магазина инструмента и количество возможных позиций в нем

   Существует несколько десятков разных фрез, которые можно установить в шпиндель станка. Для каждой из них нужны свои держатели — чем их больше в конструкции станка, тем больше операций можно на нем выполнять.

6. Размеры рабочей зоны

   От нее зависит, заготовки какого размера вы сможете обрабатывать.

7. Конструкция рабочего стола

   Стол может перемещаться в разных направлениях:

   • в продольном — это продольно-фрезерные станки;

   • в продольно-поперечном — горизонтально-фрезерные и вертикально-фрезерные станки;

   • подниматься или опускаться — консольные фрезерные станки;

   • поворачиваться вокруг своей оси — станки карусельные и барабанного типа.

   Станки со столом, который совершает продольно-поперечные перемещения, можно опционально оснастить устройством для поворота заготовки. Оно монтируется на рабочий стол станка или встраивается в его плоскость. Это позволит быстрее обрабатывать как поверхности вращения, так и длинномерные заготовки — не нужно тратить время на установку и снятие оснастки.

8. Положение шпинделя

   Горизонтальный шпиндель идет параллельно поверхности рабочего стола, а вертикальный — перпендикулярно. Бывают шпиндели, которые поворачиваются и устанавливаются наклонно под заданным углом к заготовке. Горизонтальные более устойчивые, поэтому ими проще выполнять глубокие и тяжелые резы. Кроме того, можно подводить фрезу к заготовке с разных сторон. Станки с вертикальными шпинделями обычно дешевле, но способны работать только в одной плоскости.

Современные фрезерные станки оснащают сменщиками инструмента и палет, роботизированными ячейками и даже встраивают обрабатывающие центры в роботизированные комплексы. Такое оборудование дает своим владельцам большое конкурентное преимущество, поскольку стоимость обработки снижается, а производительность растет.
