Станок фрезерный с ЧПУ 5-и осевой CATO CBS200

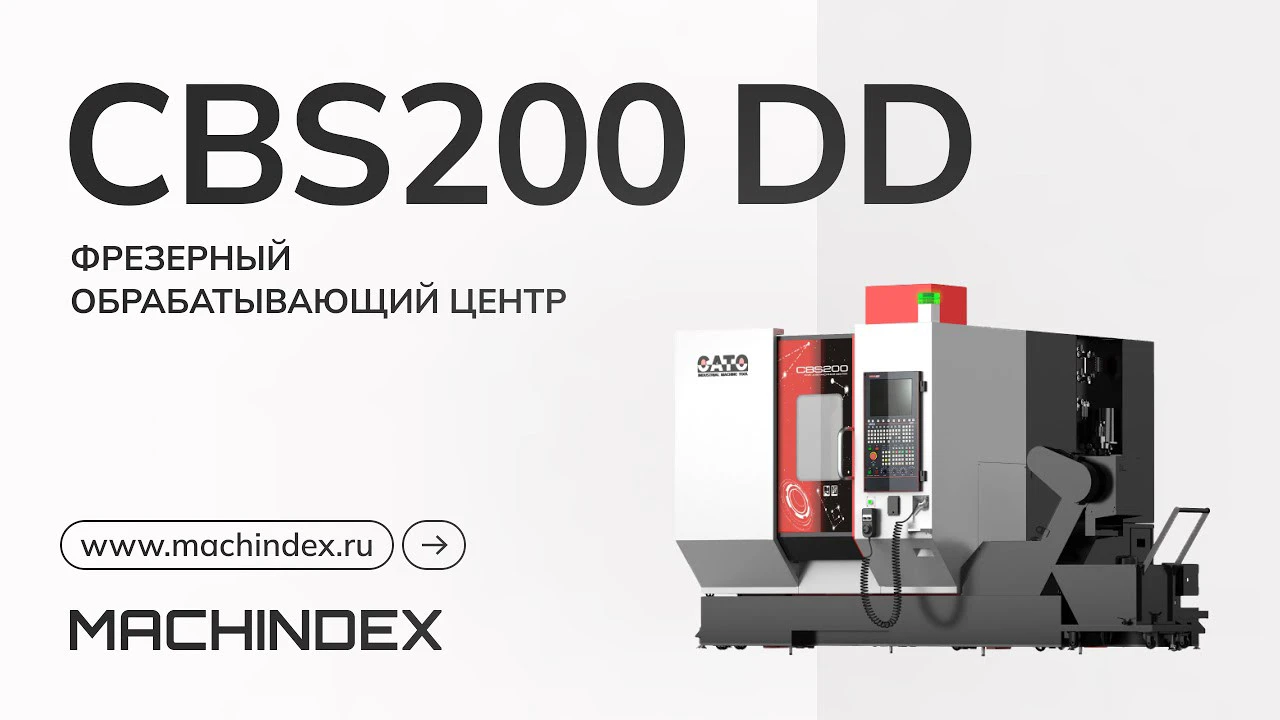

Описание фрезерного обрабатывающего центра CBS200 DD

Современный фрезерный обрабатывающий центр CBS200 DD выполняет операции фрезерования, сверления и гравировки. Оборудование компактное, получится расположить его в ограниченном пространстве. Диаметр рабочего стола — 200 мм, он может качаться и вращаться по оси С на 360 градусов. Интерполяция осуществляется по 5 осям. В комплексе это обеспечивает высокую точность обработки.

Мощность привода шпинделя составляет 13,2 кВт. Этого достаточно для работы с твердыми металлами, например, титаном. Максимальная скорость вращения шпинделя с конусом E40 — 30000 оборотов в минуту. Скорость его перемещения по осям Х, Y, Z — 48 м/мин, по оси С — 400 градусов в минуту. Смена инструмента производится за 4 секунды, в инструментальном магазине помещается 16 инструментов.

Оси X/Y оснащены линейными двигателями, а ось Y — технологией двойного привода. Такое конструктивное исполнение станка обеспечивает высокую скорость работы. CBS200 DD подходит для производств, которые выпускают мелкие и крупные партии металлических изделий.

Благодаря интуитивно понятной панели управления оператор быстро освоит систему ЧПУ CATO С80+. Программное управление помогает добиться качественной обработки с точностью до 0,1 мкм.

CL800MD поставляется с инструкцией на русском языке и декларацией соответствия ТР ТС. Оборудование есть в наличии — организуем доставку по России, проконсультируем по эксплуатации и обслуживанию.

* Внимание! Внешний вид оборудования может отличаться от изображения, размещенного на интернет-сайте. Производитель оставляет за собой право вносить изменения в технические характеристики, комплектацию и конструкцию, не ухудшающие эксплуатационные характеристики товара, без предварительного уведомления.

Преимущества фрезерного обрабатывающего центра CBS200 DD

• Конструкция


  Мостовая конструкция станка обеспечивает непрерывное перемещение осей X/Y/Z, при этом нагрузка на оси A/C не влияет на работу оборудования. Качающийся и вращающийся рабочий стол поддерживается с обеих сторон, так что можно будет долго обрабатывать заготовки с высокой точностью.

• Эргономичность и удобная эксплуатация


  Оператор визуально контролирует выполнение программы через крупное смотровое окно. Также ему будет просто заменить заготовку с помощью удобного крана. К рабочему столу предусмотрен свободный доступ.

• Длительный срок службы


  В станок интегрированы смазочная система и система подачи СОЖ. В них установлены высококачественные насосы и клапаны. Объем бака для смазки — 0,7 л, для СОЖ — 120 л. Обе системы сокращают риск отказа оборудования и продлевают безремонтный период.

Область применения

Фрезерные станки типа CBS200 DD широко применяются в многих отраслях промышленности, включая металлообработку, авиа- и машиностроение, производство автомобилей, медицинского оборудования, электроники и даже ювелирных изделий.

Примеры деталей, которые можно изготовить на фрезерном станке с высокой мощностью:

• металлические корпуса для электронных устройств;
• авиационные компоненты, такие как детали двигателей и обшивка;
• прецизионные шестерни и зубчатые колеса для механических систем;
• матрицы и формы для пластиковых деталей;
• медицинские инструменты и импланты, включая зубные коронки;
• шаблоны и пресс-формы для производства деталей из углепластика;
• компоненты для производства судов и подводных аппаратов;
• ювелирные изделия, включая сложные орнаменты и фигуры.
