Как выбрать токарный станок по металлу

С чего начать выбор токарного станка

До сравнения моделей нужно составить перечень типовых деталей и определить требования к их обработке. Для действующего производства лучше ориентироваться не только на одну наиболее распространенную деталь, но и на весь диапазон номенклатуры.

В первую очередь нужно знать:

• максимальный диаметр и длину заготовок;

• размеры детали после обработки;

• материал заготовок;

• требуемые допуски и качество поверхности;

• перечень операций;

• объем партии и частоту повторения заказов;

• способ установки заготовки;

• необходимость обработки прутка;

• потребность во фрезерных и сверлильных операциях.

Например, два предприятия могут обрабатывать одинаковые по диаметру стальные детали, но требования к оборудованию будут разными. Для ремонтной мастерской, выпускающей несколько разных деталей в день, важна универсальность и простая переналадка. Для серийного производства одной номенклатуры приоритетом становятся производительность, повторяемость и автоматизация.

Поэтому универсального ответа на вопрос «какой токарный станок лучше» нет. Правильнее искать оборудование, характеристики которого соответствуют конкретному техпроцессу.

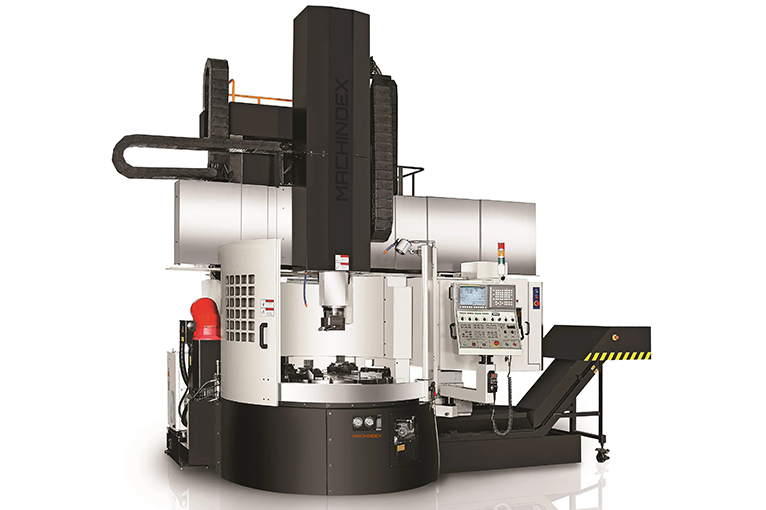

Какой тип токарного станка подойдет

Тип токарного станка выбирают исходя из производственной задачи, номенклатуры деталей и требуемой степени автоматизации. В таблице ниже — основные варианты оборудования и их применение:

На практике выбор чаще всего сводится к тому, нужен ли производству станок с ручным управлением или оборудование с ЧПУ. Этот вопрос подробнее разберем ниже.

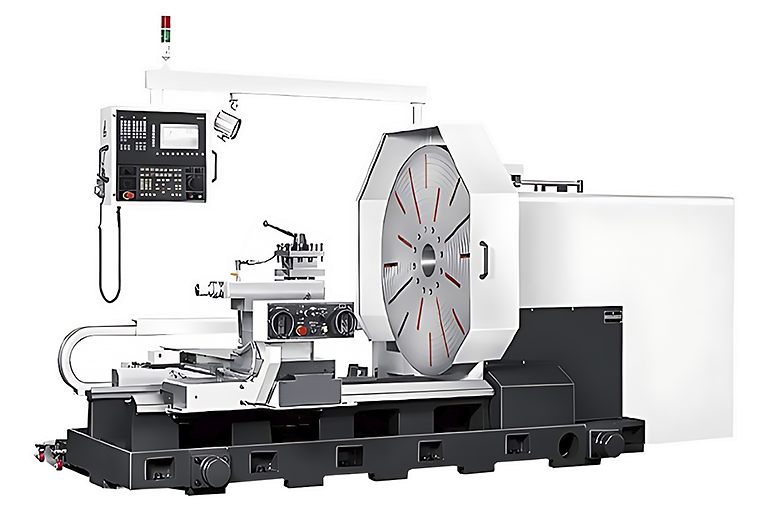

Размеры заготовки и рабочая зона станка

Когда производственная задача определена, первым набором характеристик становятся допустимые размеры детали:

1) Установочный диаметр

Установочный диаметр показывает, заготовку какого диаметра физически можно разместить в рабочей зоне станка. Однако возможность установить деталь еще не означает, что ее можно полноценно обработать по всей длине.

2) Диаметр обработки над суппортом

Суппорт занимает часть рабочего пространства. Поэтому допустимый диаметр над суппортом меньше установочного диаметра.

Если предполагается продольная обработка детали, именно этот параметр может стать реальным ограничением. Например, заготовка может свободно вращаться над станиной, но при перемещении суппорта необходимого пространства уже не останется.

3) Расстояние между центрами и длина обработки

При работе с валами и другими протяженными деталями необходимо учитывать расстояние между центрами и фактическую допустимую длину обработки.

Эти характеристики нельзя оценивать в отрыве от способа закрепления заготовки. Часть пространства занимают патрон, инструмент, задняя бабка и оснастка. Поэтому выбирать станок с рабочей зоной ровно под максимальную деталь рискованно, желательно предусмотреть технологический запас.

4) Проходное отверстие шпинделя

Этот параметр особенно важен при работе с прутком и трубой.

Если предполагается подавать заготовку через шпиндель, ее наружный диаметр должен соответствовать проходному отверстию. Для серийной обработки прутка также нужно проверить совместимость станка с пруткоподатчиком.

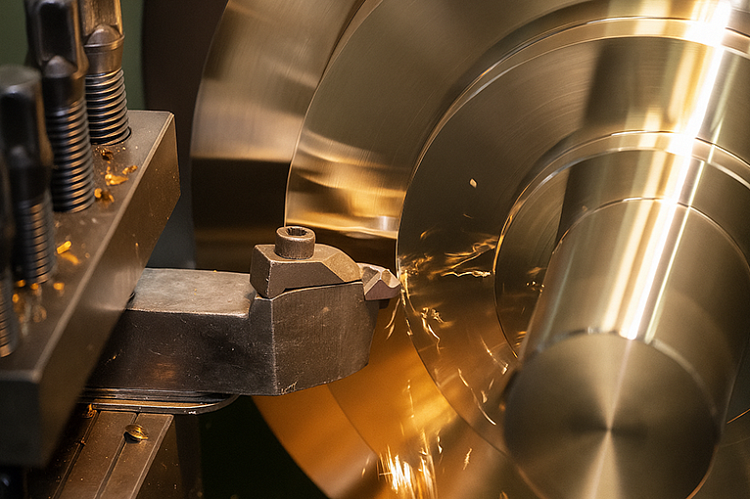

Материал заготовки, мощность и крутящий момент

После размеров деталей необходимо оценить материал и характер обработки.

Сталь, нержавеющие и жаропрочные сплавы предъявляют более высокие требования к жесткости оборудования и возможностям шпинделя, чем многие цветные металлы.

Но выбирать станок только по мощности двигателя неправильно. Для токарной обработки имеют значение:

• мощность шпинделя;

• доступный крутящий момент;

• диапазон оборотов;

• жесткость станка;

• характеристики режущего инструмента;

• глубина резания;

• подача;

• диаметр детали.

Большой запас мощности сам по себе не компенсирует недостаточную жесткость конструкции.

При черновом точении крупных стальных деталей важна способность станка стабильно работать под нагрузкой. При обработке небольших деталей и на чистовых операциях могут быть важнее диапазон оборотов и точность управления шпинделем. Поэтому мощность нужно рассматривать вместе с технологическим процессом, а не как самостоятельный показатель класса оборудования.

Универсальный токарный станок с ручным управлением или ЧПУ

Это один из главных вопросов при подборе оборудования.

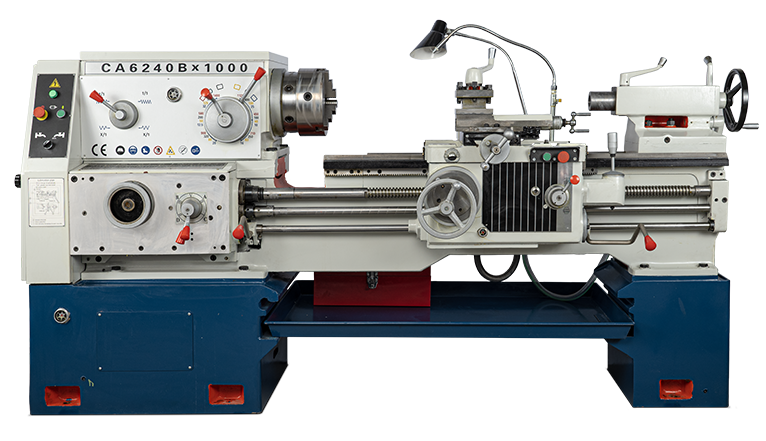

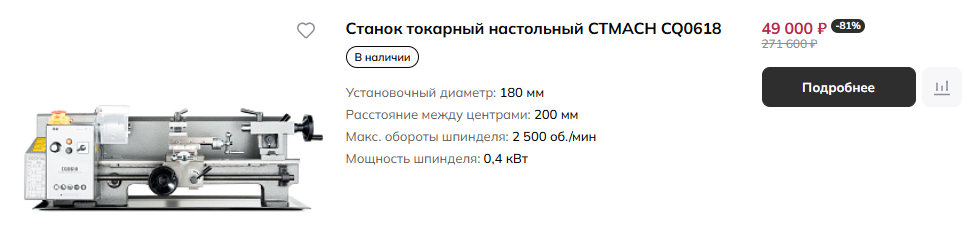

Когда подойдет универсальный станок

Универсальный токарный станок целесообразен, если:

• преобладает единичное производство;

• номенклатура постоянно меняется;

• выполняются ремонтные работы;

• детали имеют сравнительно простую геометрию;

• на предприятии есть квалифицированные токари;

• автоматизация не даст заметного выигрыша по времени.

Для таких задач ручное управление иногда оказывается рациональнее: оператор может быстро перейти от одной детали к другой без подготовки новой программы.

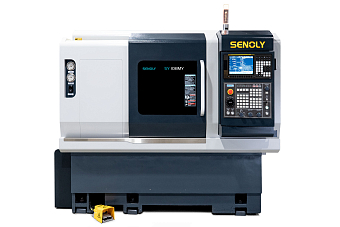

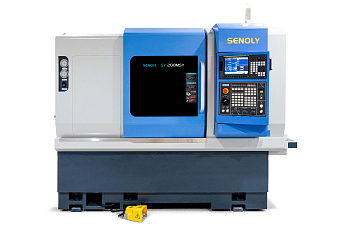

Когда лучше выбрать токарный станок с ЧПУ

ЧПУ становится особенно полезным при:

• повторяющихся партиях деталей;

• сложных контурах;

• жестких требованиях к повторяемости;

• большом количестве переходов;

• необходимости сократить зависимость результата от ручных действий оператора;

• планах по дальнейшей автоматизации участка.

После подготовки управляющей программы станок может повторять цикл для всей партии с одинаковой последовательностью перемещений.

При этом ЧПУ не следует рассматривать как универсальный способ автоматически решить любую производственную задачу. Нужно учитывать время программирования и наладки, квалификацию персонала, наличие постпроцессоров, оснастку и сервис.

Для небольших партий простых деталей дорогая автоматизация может оказаться избыточной.

Какие возможности ЧПУ действительно нужны

Комплектация токарного станка может значительно влиять как на его стоимость, так и на возможности производства. Поэтому не стоит заказывать все доступные опции «на будущее», если для них нет понятного технологического сценария.

1) Револьверная головка позволяет установить несколько инструментов и автоматически менять их в процессе программы. Это сокращает вспомогательное время и необходимо для обработки деталей в несколько переходов без ручной смены резца.

2) Приводной инструмент имеет собственный привод и позволяет выполнять на токарном станке сверление и фрезерование.

3) Ось Y расширяет возможности приводного инструмента и позволяет выполнять операции со смещением относительно оси детали. Она нужна далеко не каждому производству. Если вся номенклатура состоит из обычных тел вращения, дополнительная ось может не окупить увеличение стоимости станка.

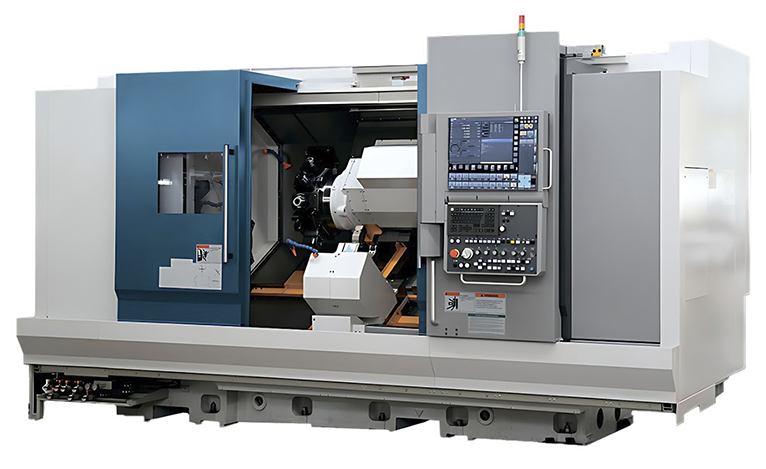

4) Противошпиндель используется в серийном производстве для перехвата детали и обработки второй стороны без ручной переустановки.

5) Пруткоподатчик позволяет автоматизировать подачу материала при производстве деталей из прутка. При больших повторяющихся партиях он уменьшает участие оператора и позволяет организовать более продолжительную автоматическую работу станка.

Точность обработки и повторяемость

При выборе оборудования часто сравнивают заявленную точность позиционирования или повторяемость, но фактическая точность обработки зависит от всей технологической системы:

• состояния и жесткости станка;

• способа закрепления заготовки;

• патрона и оснастки;

• режущего инструмента;

• теплового состояния оборудования;

• режимов резания;

• измерений;

• подготовки управляющей программы.

Если предприятие работает с жесткими допусками, одной цифры в характеристиках станка недостаточно. Поэтому до покупки нужно определить реальные требования по чертежам деталей и обсудить с поставщиком возможность их стабильного обеспечения.

Конструкция и жесткость станка

Жесткость влияет на устойчивость обработки, вибрации, стойкость инструмента и качество поверхности. Особенно важна она при:

• черновой обработке;

• больших диаметрах;

• работе со сталями и труднообрабатываемыми сплавами;

• увеличенных вылетах инструмента;

• высоких требованиях к геометрии детали.

Для оценки недостаточно сравнить массу двух станков. Необходимо учитывать конструкцию станины, направляющих, шпиндельного узла и способ закрепления инструмента.

Горизонтальная или наклонная станина

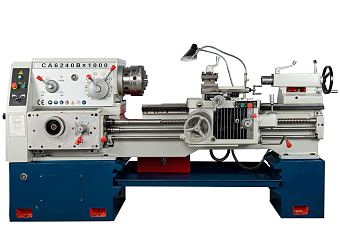

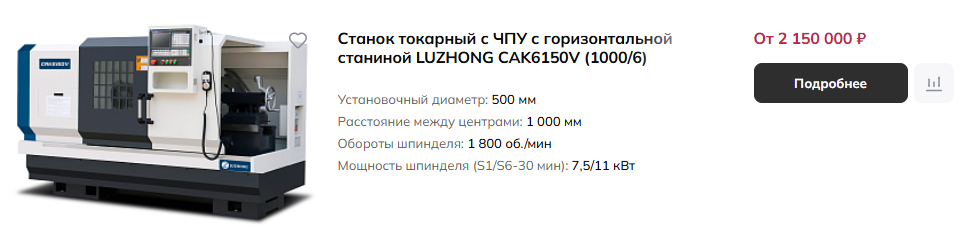

1) Горизонтальная станина характерна для классических универсальных и ряда станков с ЧПУ. Такая компоновка удобна для широкого круга токарных операций, в том числе обработки валов и других протяженных деталей.

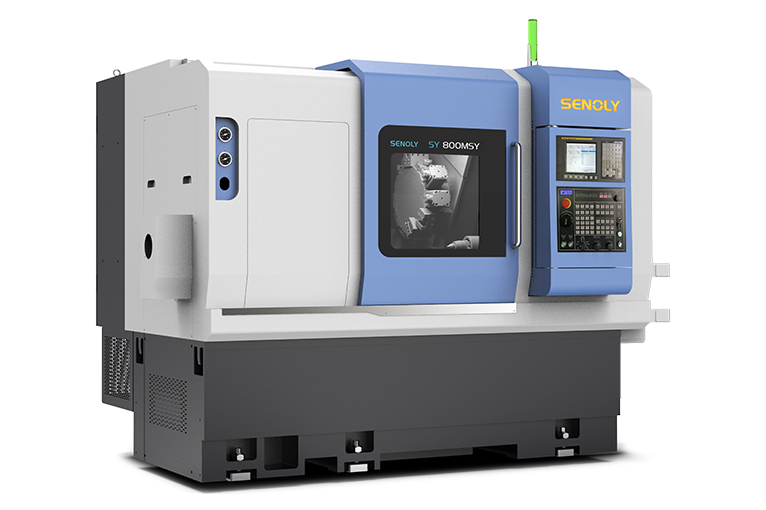

2) Наклонная станина широко применяется в современных токарных станках с ЧПУ: она упрощает отвод стружки и доступ к рабочей зоне, что особенно важно при серийной автоматизированной обработке.

Выбирать между этими вариантами следует по номенклатуре деталей и организации производства, а не только по внешнему виду конструкции.

Комплектация и оснастка

До покупки нужно определить, какая оснастка потребуется для реального техпроцесса. В зависимости от задачи это могут быть:

• патроны и кулачки;

• цанги;

• державки;

• приводные блоки;

• резцы и сменные пластины;

• сверла;

• центры;

• люнеты;

• система подачи прутка;

• измерительный инструмент;

• СОЖ и расходные материалы.

Перед сравнением коммерческих предложений стоит проверить, что входит в базовую комплектацию каждой модели, а что потребуется заказывать отдельно.

Что проверить на производстве до покупки станка

Перед покупкой важно оценить не только характеристики станка, но и готовность площадки к его установке и дальнейшей эксплуатации:

• Проверить транспортные и установочные размеры станка, его массу, ширину ворот и проходов, возможности разгрузки и допустимую нагрузку на пол. Вокруг оборудования нужно оставить место для обслуживания.

• Уточнить требования к электропитанию: напряжение, подключаемую мощность, заземление и состояние сети. Для части оборудования может потребоваться отдельная линия и подготовка электрощита.

• Предусмотреть обслуживание системы СОЖ и удаление стружки. У станков с ЧПУ пневматика может использоваться в отдельных узлах, поэтому требования к сжатому воздуху лучше уточнять по конкретной модели.

• Понять кто будет выполнять установку и выравнивание станка, что входит в ПНР и будет ли проводиться проверка оборудования после запуска.

• Определить, кто будет отвечать за программирование, наладку, привязку инструмента и текущее обслуживание. Если таких компетенций на предприятии нет, стоит уточнить возможность обучения персонала.

• Выяснить как организованы диагностика, выезд инженера, поставка запчастей, постгарантийное обслуживание и техническая поддержка по ЧПУ.

Чек-лист выбора токарного станка

Перед запросом коммерческого предложения соберите следующие данные:

По детали:

1. Максимальный диаметр.

2. Максимальная длина.

3. Материал.

4. Масса заготовки.

5. Тип заготовки: пруток, поковка, отливка и т. д.

6. Требуемые допуски.

7. Требования к поверхности.

По технологии:

1. Какие операции необходимо выполнять.

2. Нужны ли фрезерование и внеосевое сверление.

3. Требуется ли обработка второй стороны без переустановки.

4. Нужна ли подача прутка.

По производству:

1. Размер партии.

2. Планируемая загрузка оборудования.

3. Частота переналадок.

4. Требуемая степень автоматизации.

По инфраструктуре:

1. Доступное электропитание.

2. Возможности разгрузки и установки.

3. Требования к полу.

4. Наличие сжатого воздуха.

5. Возможности персонала по работе с ЧПУ.

Чем полнее эти данные, тем меньше риск приобрести оборудование с недостаточными характеристиками или, наоборот, переплатить за функции, которыми производство пользоваться не будет.

Итог

Выбор токарного станка стоит начинать с детали и технологии ее изготовления: размеров, материала, точности, перечня операций и серийности. Эти требования определяют рабочую зону, конструкцию станка, характеристики шпинделя и необходимый уровень автоматизации.

Для единичных и ремонтных задач может быть достаточно оборудования с ручным управлением, тогда как повторяющиеся партии и сложная геометрия чаще требуют ЧПУ. Дополнительные функции — приводной инструмент, ось Y, противошпиндель или пруткоподатчик — оправданы только тогда, когда решают конкретную технологическую задачу.

Если станок подбирается под новую деталь, лучше начинать с чертежа и заранее оценивать не только возможность обработки, но и предполагаемый цикл, оснастку и условия запуска оборудования.

Частые вопросы

Какой параметр токарного станка проверить в первую очередь?

Начните с максимальных размеров деталей: диаметра и длины. После этого проверяют рабочую зону, способ закрепления и проходное отверстие шпинделя. Только затем имеет смысл сравнивать мощность, обороты и дополнительные функции.

Нужно ли брать станок с запасом по размерам?

Небольшой запас полезен, поскольку фактическую рабочую зону уменьшают патрон, инструмент и оснастка. Кроме того, номенклатура производства со временем может измениться. При этом чрезмерно большой станок под небольшие детали также не всегда рационален.

Что важнее цена станка или стоимость его эксплуатации?

При сравнении оборудования нужно учитывать обе составляющие. Помимо цены покупки, на экономику влияют оснастка, инструмент, ПНР, обучение, обслуживание, запчасти и возможные простои.

Как выбрать станок под конкретную деталь?

Лучше начинать с чертежа детали: по нему можно определить требуемую рабочую зону, способ закрепления, набор операций и инструмента, необходимую точность и дополнительные функции станка. Для серийного производства также стоит сравнить предполагаемое время цикла на разных моделях.
