Как выбрать фрезерный станок по металлу

С чего начать выбор фрезерного станка

Начинать лучше не с сравнения моделей, а с деталей, которые предстоит обрабатывать. Важно понимать их размеры и массу, материал, требуемые операции, допуски, размер партий и частоту переналадок. Именно эти данные определяют требования к рабочей зоне, шпинделю, числу осей и уровню автоматизации.

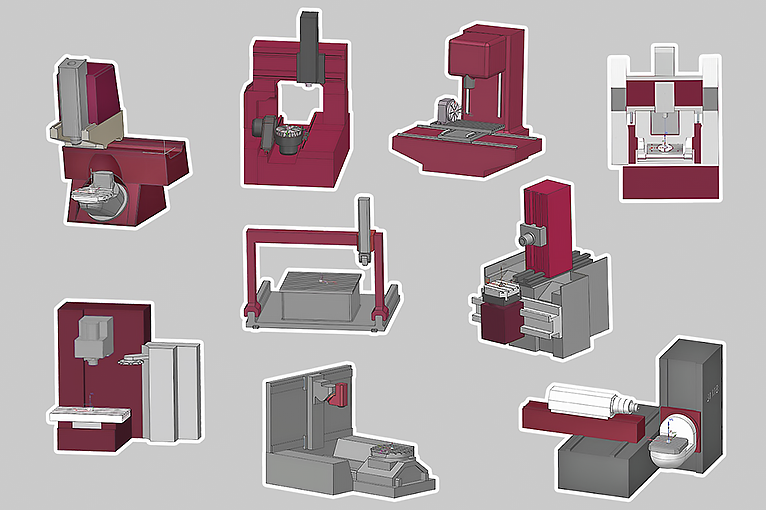

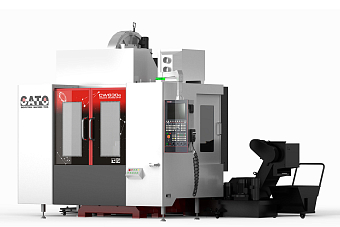

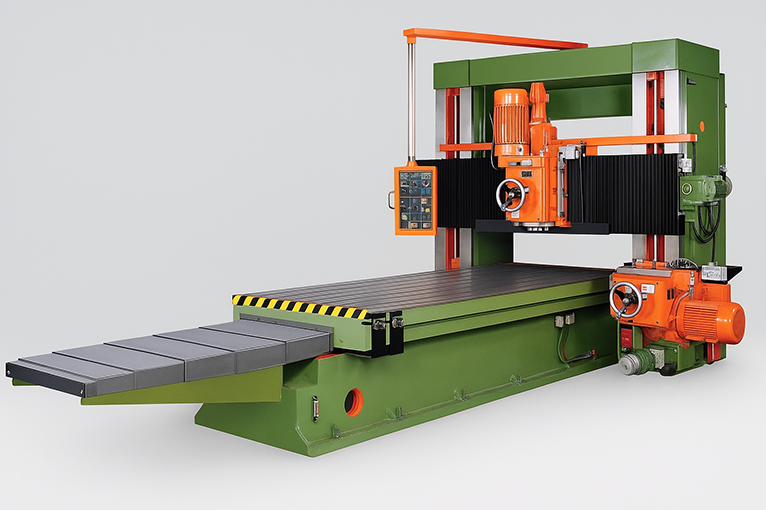

Основные варианты фрезерных станков

Для первичного выбора такой классификации обычно достаточно. Дальше важнее сопоставить характеристики конкретной модели с техпроцессом.

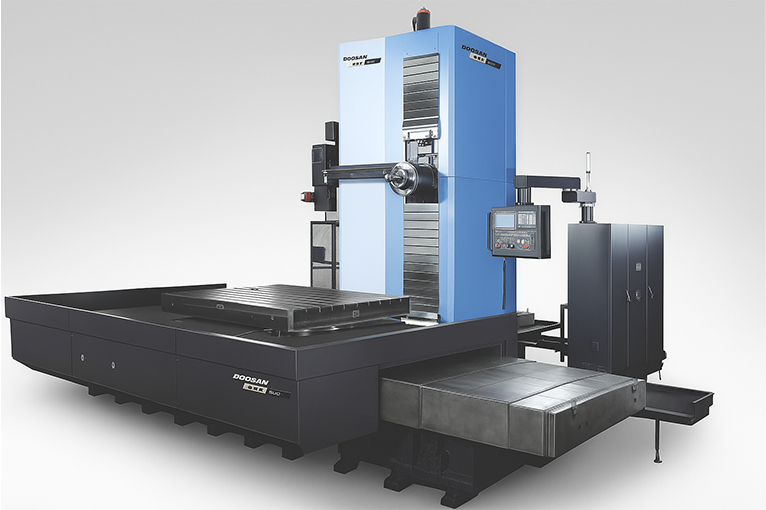

Рабочий стол и ходы

Размер стола и рабочая зона — не одно и то же.

На столе может физически разместиться крупная заготовка, но хода по одной из осей может не хватить для ее полной обработки. Поэтому вместе с размерами стола нужно оценивать ходы X/Y/Z, расстояние от шпинделя до стола и габариты оснастки.

Также необходимо учитывать тиски, установочные плиты, поворотные столы и другие приспособления: они занимают часть рабочей зоны.

Отдельно проверяют допустимую нагрузку на стол. В нее входит масса не только заготовки, но и всей оснастки.

Шпиндель

Шпиндель оценивают по совокупности параметров: мощности, крутящему моменту, диапазону оборотов, конусу и требованиям инструмента. Для тяжелой черновой обработки важнее работа под нагрузкой, а при небольших фрезах — высокий диапазон оборотов. При этом требуемая частота вращения зависит не только от материала детали, но и от диаметра и материала фрезы, скорости резания и конкретной операции.

3, 4 или 5 осей

Для большинства операций с плоскостями, карманами, пазами и отверстиями, доступными с одного направления, достаточно 3-осевого станка.

Четвертая поворотная ось нужна, если приходится обрабатывать несколько сторон детали, элементы по окружности или отверстия под разными углами. В ряде случаев она позволяет обойтись без полноценного 5-осевого центра.

5-осевое оборудование оправдано при сложной пространственной геометрии и необходимости сократить количество переустановок. При этом важно различать режим 3+2, когда дополнительные оси только позиционируют деталь, и одновременную пятиосевую обработку.

Если технологической необходимости в дополнительных осях нет, более сложный станок увеличит затраты на покупку, оснащение, программирование и обслуживание.

Жесткость и точность

Жесткость станка напрямую влияет на стабильность обработки. Недостаточно жесткая конструкция может вызывать вибрации, снижать стойкость инструмента и ухудшать качество поверхности, особенно при черновом фрезеровании, работе крупными фрезами и обработке труднообрабатываемых материалов.

Оценивать жесткость только по массе станка неправильно. Важны конструкция станины и колонны, тип направляющих, шпиндельный узел и общая компоновка оборудования.

Точность стоит рассматривать отдельно от жесткости. Паспортные значения позиционирования и повторяемости показывают возможности станка, но фактический результат зависит также от способа закрепления детали, оснастки, состояния инструмента, теплового режима и параметров обработки.

Если производство работает с жесткими допусками, лучше проверять не только заявленные характеристики, но и возможность стабильной обработки конкретной детали в заданных условиях.

Магазин инструмента

Вместимость магазина стоит определять по реальному техпроцессу.

Если для детали требуются несколько фрез, сверла, метчики, расточной инструмент и измерительный щуп, количество позиций быстро растет. Для простой обработки большого магазина не требуется.

Кроме количества инструментов, важно проверить допустимые размеры и массу инструмента, тип оправок и время автоматической смены.

Система ЧПУ

Система ЧПУ должна вписываться в существующие процессы предприятия. При ее выборе стоит учитывать:

• опыт операторов;

• уже используемые стойки;

• CAM-системы;

• наличие постпроцессоров;

• наличие компетенций по обслуживанию и диагностике конкретной системы ЧПУ;

• доступность специалистов и технической поддержки.

Если в цехе уже работают станки с одной системой ЧПУ, переход на другую платформу может потребовать дополнительного обучения и перестройки части процессов.

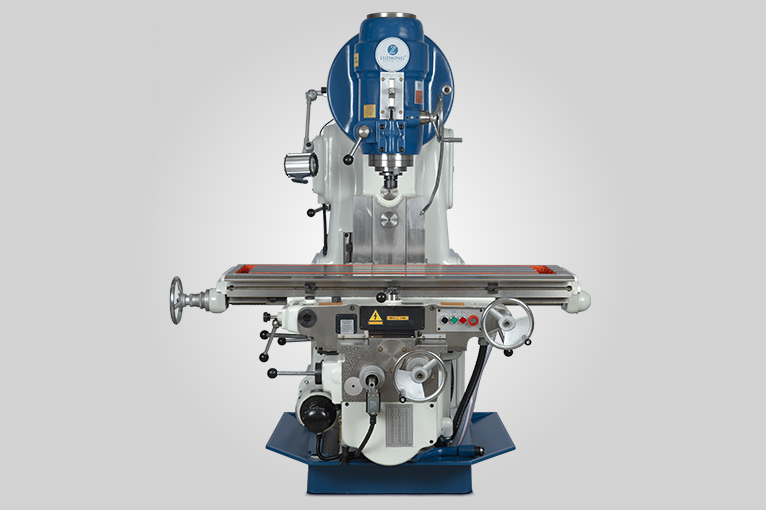

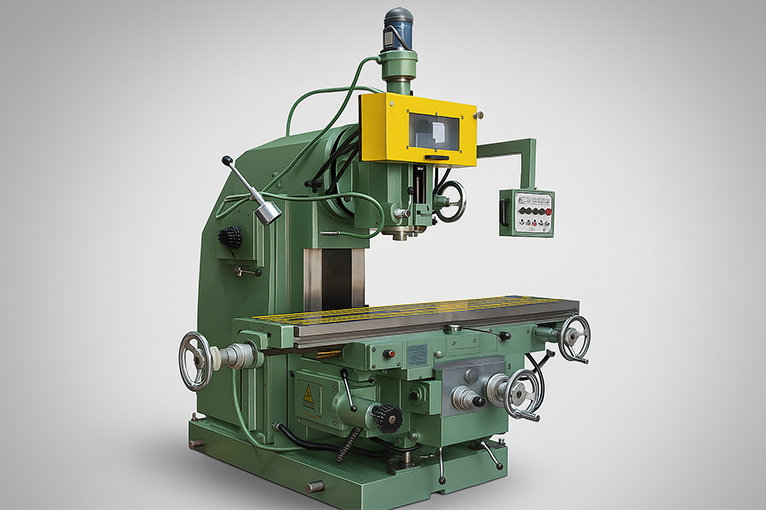

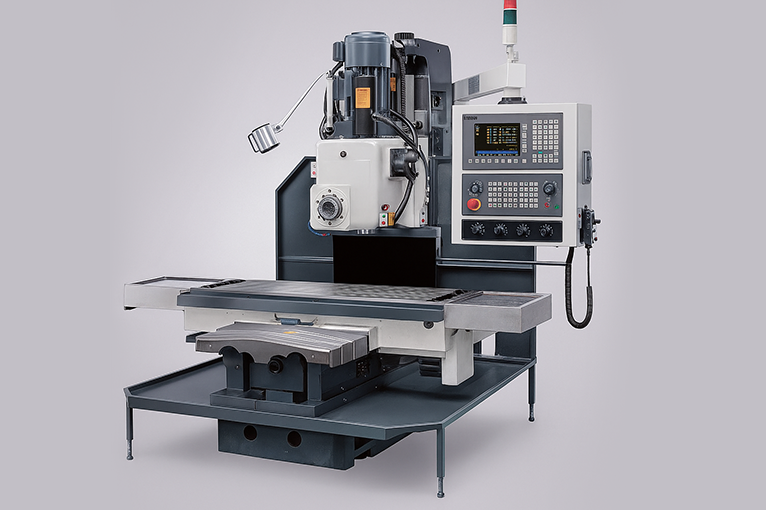

Ручной станок или ЧПУ

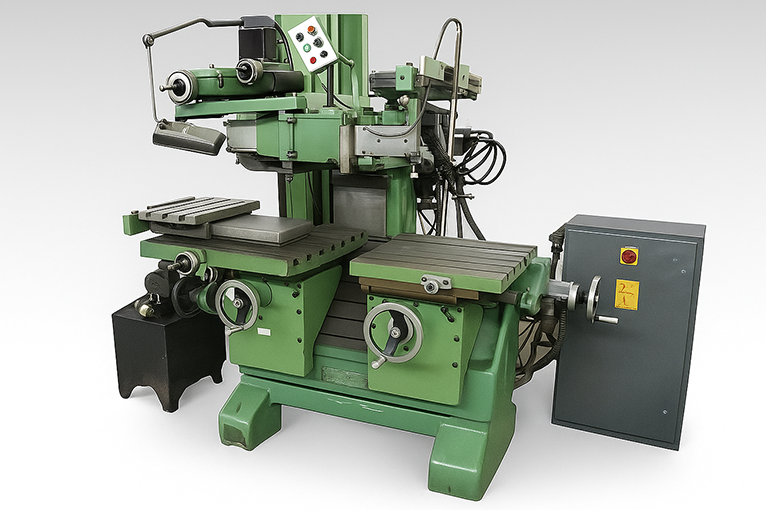

Ручной фрезерный станок остается рациональным выбором для единичных работ, ремонта, обучения и производства с постоянно меняющейся номенклатурой. Если детали простые, партии небольшие, а переналадки происходят часто, ручное управление позволяет быстрее переходить от одной задачи к другой без подготовки новой программы.

ЧПУ имеет смысл, когда в работе регулярно повторяются одни и те же детали, требуется обрабатывать сложные контуры или выполнять много операций за один цикл. В таких условиях автоматизация помогает повысить повторяемость, сократить влияние человеческого фактора и уменьшить время на типовые операции. Дополнительный плюс — возможность использовать автоматическую смену инструмента и выстраивать более стабильный производственный процесс.

При этом ЧПУ не всегда выгоднее само по себе. Перед покупкой стоит учитывать не только стоимость станка, но и расходы на программирование, оснастку, подготовку управляющих программ и обучение персонала. Для небольших партий простых деталей эти затраты могут оказаться выше той экономии, которую даст автоматизация.

Комплектация и оснастка

Базовая цена станка редко равна стоимости готового рабочего места. Дополнительно могут понадобиться оправки, инструментальные держатели, тиски, прижимы, поворотные столы, щупы, режущий инструмент, системы СОЖ и удаления стружки. Поэтому коммерческие предложения лучше сравнивать по фактической комплектации. Более дешевый станок иногда требует значительно больших затрат перед запуском.

Что проверить перед установкой

До покупки нужно убедиться, что площадка подходит для установки станка. Проверьте габариты и массу оборудования, ширину проходов, возможности разгрузки, нагрузку на пол и пространство для обслуживания.

Также важно заранее уточнить требования к электропитанию, заземлению, сжатому воздуху, СОЖ и удалению стружки. Но точные параметры лучше сверять с документацией конкретной модели.

Что уточнить у поставщика

До заключения договора стоит уточнить, кто выполняет ПНР, что именно входит в пусконаладочные работы и проводится ли проверка станка после установки. Отдельно важно выяснить, какие работы и расходные материалы не входят в стандартную ПНР и оплачиваются дополнительно — это напрямую влияет на фактическую стоимость запуска оборудования.

Также стоит заранее обсудить обучение персонала, условия сервисного обслуживания, выезд инженера и поставку запчастей. Если станок покупается под новую деталь, лучше передать поставщику чертеж или 3D-модель, чтобы оценить оборудование применительно к реальному техпроцессу.

Чек-лист выбора фрезерного станка

Перед запросом коммерческого предложения соберите следующие данные:

• По детали: материал, размеры, масса, допуски и требования к поверхности.

• По технологии: перечень операций, количество обрабатываемых сторон, необходимость поворотной или пятиосевой обработки, используемый инструмент.

• По производству: размер партий, планируемая загрузка, частота переналадок и требуемый уровень автоматизации.

• По станку: ходы X/Y/Z, размер и нагрузка на стол, требования к шпинделю, число осей, магазин инструмента и система ЧПУ.

• По инфраструктуре: электропитание, сжатый воздух, возможности разгрузки, требования к полу и место для обслуживания.

Итог

Фрезерный станок выбирают под конкретную деталь и техпроцесс. Сначала определяют размеры и массу заготовок, материал, операции, допуски и объем выпуска, затем — рабочую зону, шпиндель, количество осей, систему ЧПУ и комплектацию.

Для большинства типовых призматических деталей достаточно трех осей. Поворотная или 5-осевая схема оправдана, если позволяет сократить количество установов или обработать сложную геометрию. При сравнении моделей важно учитывать не только паспортные параметры, но и оснастку, условия запуска и дальнейшей эксплуатации.

Если оборудование подбирается под новую номенклатуру, надежнее сравнивать модели по конкретному чертежу или 3D-модели детали. Это позволяет оценить станок применительно к реальному техпроцессу, а не только по данным каталога.

Частые вопросы

Что сравнивать, если по размерам подходят несколько станков?

После проверки рабочей зоны стоит сравнить шпиндель, жесткость конструкции, допустимую нагрузку на стол, магазин инструмента, систему ЧПУ и комплектацию. Для серийного производства также важны время смены инструмента, удобство переналадки и доступность сервиса. Два станка с одинаковыми ходами могут заметно отличаться по производительности на одной и той же детали.

Всегда ли более мощный шпиндель означает более производительный станок?

Нет. Мощность нужно оценивать вместе с крутящим моментом, диапазоном оборотов, жесткостью станка и используемым инструментом. Для тяжелой черновой обработки важна работа под нагрузкой, а при обработке небольшими фрезами могут быть важнее высокие обороты и стабильность шпинделя.

Как понять, нужен ли большой магазин инструмента?

Сначала посчитайте инструменты, которые реально используются в типовом цикле: фрезы, сверла, метчики, расточной инструмент, щупы. К этому количеству разумно добавить небольшой резерв. Большой магазин оправдан при многооперационной обработке и широкой номенклатуре, но для простых деталей десятки свободных позиций практической пользы не дают.

Какой запас по рабочей зоне нужен при выборе станка?

Размеры рабочей зоны не стоит подбирать впритык к максимальной детали. Нужно учитывать тиски, установочные плиты, поворотный стол и другую оснастку, которая занимает часть доступного пространства. Конкретный запас зависит от способа закрепления и типовой номенклатуры.

Как подобрать фрезерный станок под конкретную деталь?

Начинать лучше с чертежа или 3D-модели. По ним определяют рабочую зону, количество установов, необходимые оси, способ закрепления, инструмент и требования к шпинделю и точности. Для серийного производства желательно дополнительно сравнить предполагаемое время цикла: два станка могут одинаково подходить по габаритам, но заметно различаться по производительности.
